Adsorptionsrad
Mit dem Adsorptionsrad (englisch: Adsorption Wheel; ADW) reinigen Sie große Abluftströme mit geringer organischer Beladung – und zwar deutlich kostengünstiger als bei thermischen Verfahren.
Wir planen und fertigen Ihre hocheffiziente Individuallösung
Sie legen bei der Abluftreinigung besonderen Wert auf geringe Betriebskosten? Das Adsorptionsrad bietet diese Potenziale, indem es große Abluftströme mit geringen Lösemittelkonzentrationen in kleine, hochkonzentrierte Luftvolumina verwandelt. Ihr persönlicher Partner für diesen Prozess: Eisenmann Environmental Technology.
In allen Projektphasen an Ihrer Seite
Von unserem erfahrenen Team erhalten Sie alles, was Sie für Ihre hocheffiziente Abluftreinigung brauchen – von der Planung über die Fertigung bis zum After-Sales-Service. Dabei behalten wir immer Ihr spezifisches Produktionsumfeld im Blick. Wo Standardprodukte nicht ausreichen, entwickeln wir eigene Lösungen.
Je nach Bedarf können wir die Adsorption mit thermischen oder regenerativen Nachverbrennungsanlagen sowie mit Dampfkessel oder Blockheizkraftwerk kombinieren. Lassen Sie sich von uns dazu ausführlich beraten und alle Maßnahmen auf Ihre betrieblichen Prozesse abstimmen.

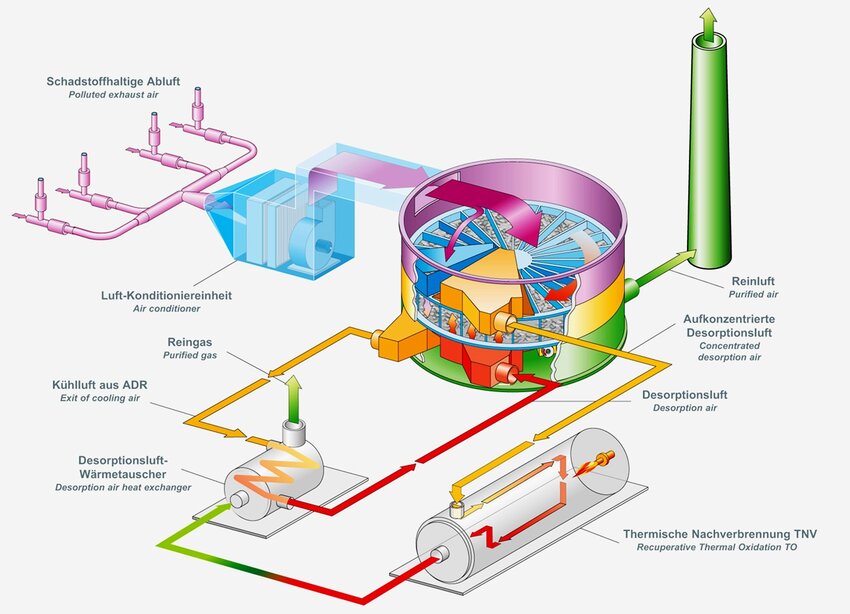

So funktioniert unser Adsorptionsrad
Anders als bei thermischen Verfahren wandelt die Adsorption Schadstoffe nicht um und verzichtet nahezu komplett auf eine Temperaturerhöhung. Stattdessen nutzt dieser physikalische Prozess feste Stoffe wie etwa Aktivkohle oder Zeolith. Diese besitzen die Eigenschaft, Gase oder Dämpfe an ihrer Oberfläche anzulagern – also zu adsorbieren. Unser Eisenmann Adsorptionsrad besteht aus Kammern, die konzentrisch um eine Achse angeordnet sind. Dem darin enthaltenen Adsorptionsmaterial wird Abluft zugeführt.
Anschließend folgt in einem abgeschotteten Teilbereich des drehenden Adsorptionsrads die Desorption, bei der die angelagerten Schadstoffe wieder ausgetrieben werden. Dabei trifft Heißluft im Gegenstrom auf das Adsorptionsmaterial. Weil dieser Luftstrom höher konzentriert ist und ein geringeres Volumen hat, lässt er sich wirtschaftlich effizienter nachverbrennen.
Ihre Vorteile
- Sehr große Abluftmengen: Das Eisenmann Adsorptionsrad verarbeitet schwach beladene Abluftmengen von bis zu 200.000 Nm3/h pro Einheit.
- Reduzierter Volumenstrom: Der Desorptionsluftstrom ist bis zu 40-fach höher konzentriert und entsprechend geringer im Volumen. So lässt sich die Abluft kostensparender reinigen.
- Weniger Primärenergie: Dank der hohen Lösemittel-Aufkonzentrierung reduziert die Adsorption den Einsatz von Primärenergieträgern wie Erdgas.
- Geringere Konzentrationsspitzen: Aufgrund der hohen Aufnahmekapazität der Adsorptionsschüttung puffert unser System Konzentrationsspitzen sicher ab.
Beratung erwünscht?
Sprechen oder schreiben Sie uns einfach an. Wir informieren Sie gern über Ihre Möglichkeiten zum Adsorptionsrad und entwickeln Ihre Optimallösung.
Häufige Fragen zum Adsorptionsrad (ADW)
Was ist ein Adsorptionsrad?
Ein Adsorptionsrad konzentriert flüchtige organische Verbindungen (VOC) aus industrieller Abluft. Dafür bindet das rotierende Adsorptionsmedium, meist Zeolith, die enthaltenen Schadstoffe und gibt sie anschließend in einem deutlich kleineren Luftstrom wieder ab. Dadurch lassen sich nachgeschaltete Abluftreinigungssysteme wie RTOs oder TNVs energieeffizienter betreiben. Adsorptionsräder kommen vor allem bei großen Abluftvolumenströmen mit niedrigen VOC Konzentrationen zum Einsatz.
Wie funktioniert ein Adsorptionsrad?
Ein Adsorptionsrad besteht aus einem rotierenden Zeolithkörper mit Bereichen für Adsorption, Regeneration und Kühlung. Im Adsorptionsbereich nimmt das Zeolith die VOC aus der Abluft auf. Im Regenerationsbereich löst ein erwärmter Luftstrom die Schadstoffe wieder aus dem Material. So entsteht ein deutlich kleinerer, aber stärker belasteter Luftstrom. Diesen Strom führt die Anlage anschließend einer thermischen Oxidation oder Nachverbrennung zu. Auf diese Weise entfernt das System VOC effizient und senkt gleichzeitig den Energiebedarf.
Für welche Anwendungen eignet sich ein Adsorptionsrad?
Adsorptionsräder eignen sich besonders für industrielle Prozesse mit hohen Abluftmengen und niedrigen bis mittleren VOC-Konzentrationen. Typische Einsatzgebiete sind Lackier- und Beschichtungsanlagen, Druckereien, die Batterieproduktion sowie die Elektronikfertigung. Unternehmen nutzen die Technologie, wenn sie Emissionen reduzieren und gleichzeitig ihren Energieverbrauch und ihre Betriebskosten senken möchten. Eisenmann Environmental Technology plant und realisiert Adsorptionsradanlagen für unterschiedliche industrielle Anwendungen und stimmt jede Lösung auf die individuellen Prozessanforderungen des Kunden ab.
Welche Schadstoffe können mit einem Adsorptionsrad behandelt werden?
Adsorptionsräder entfernen und konzentrieren vor allem flüchtige organische Verbindungen (VOC). Dazu gehören Lösemittel wie Alkohole, Ketone, Ester und aromatische Kohlenwasserstoffe, die bei industriellen Prozessen entstehen. Ob sich ein Stoff für die Behandlung eignet, hängt von seinen Eigenschaften und den jeweiligen Betriebsbedingungen ab.
Wann lohnt sich der Einsatz eines Adsorptionsrades?
Ein Adsorptionsrad lohnt sich vor allem bei großen Abluftvolumenströmen und niedrigen VOC-Konzentrationen. In solchen Fällen würde eine direkte thermische Abluftreinigung oft viel Energie benötigen. Durch die Aufkonzentrierung der Schadstoffe verringert das Adsorptionsrad den zu behandelnden Volumenstrom deutlich. Dadurch sinken sowohl die Investitionskosten als auch die laufenden Betriebskosten.
Wie reduziert ein Adsorptionsrad Energieverbrauch und Betriebskosten?
Ein Adsorptionsrad konzentriert die in großen Abluftmengen enthaltenen VOC auf einen deutlich kleineren Volumenstrom. Die nachgeschaltete thermische Abluftreinigung muss dadurch wesentlich weniger Luft behandeln. Das senkt den Brennstoffverbrauch und erhöht die Energieeffizienz der Gesamtanlage. In vielen Anwendungen trägt das Adsorptionsrad auf diese Weise dazu bei, die Betriebskosten zu reduzieren.

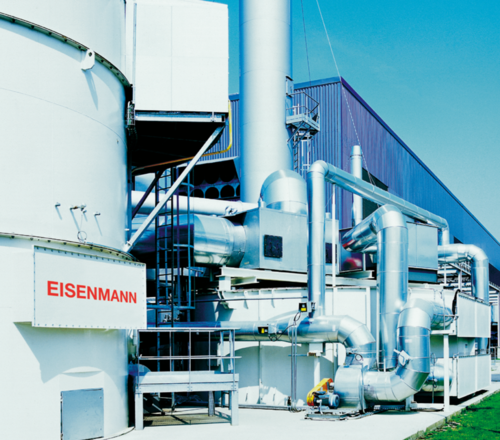

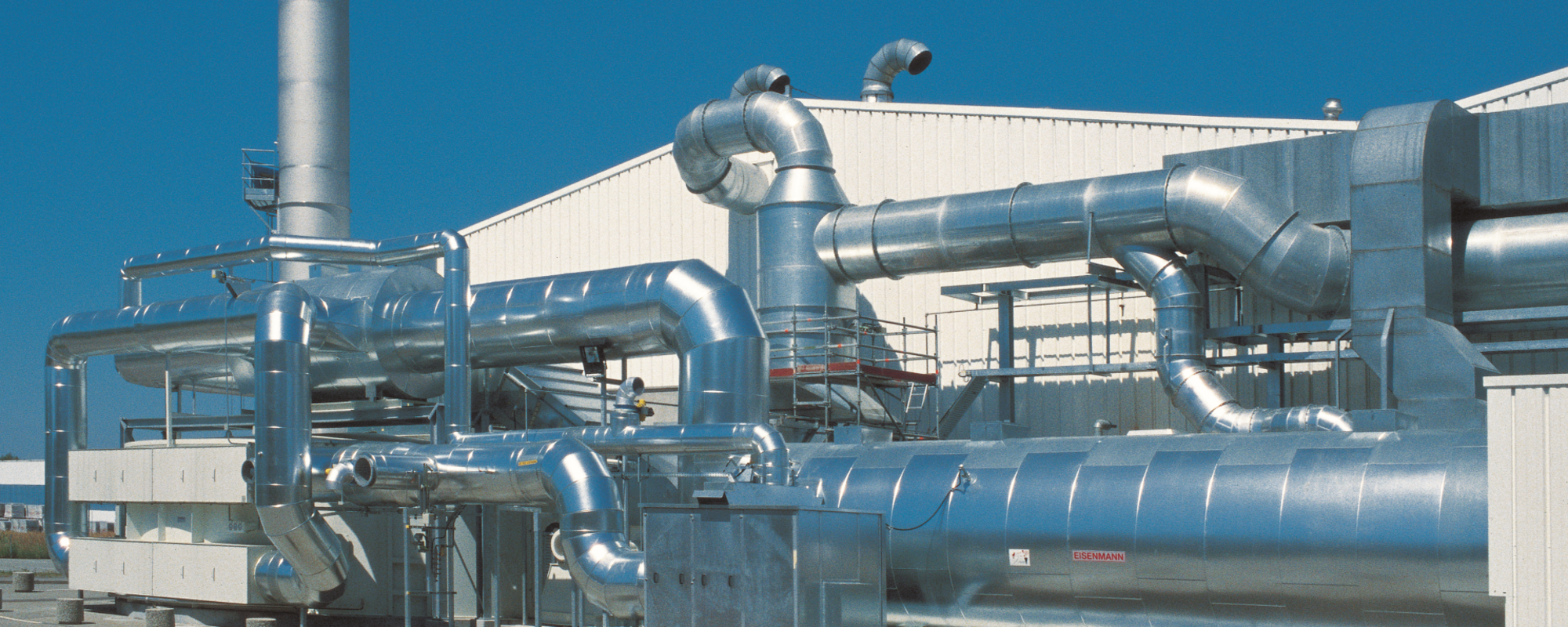

Kann ein Adsorptionsrad mit einer RTO oder TNV kombiniert werden?
Adsorptionsräder lassen sich mit regenerativen thermischen Oxidationsanlagen (RTO) oder thermischen Nachverbrennungsanlagen (TNV) kombinieren. Das Adsorptionsrad konzentriert die VOC, während die thermische Anlage die Schadstoffe oxidiert und abbaut. Diese Kombination ermöglicht eine wirtschaftliche und energieeffiziente Abluftreinigung, selbst bei großen Abluftmengen und niedrigen Schadstoffkonzentrationen. Eisenmann Environmental Technology integriert Adsorptionsräder als Teil ganzheitlicher Abluftreinigungssysteme und kombiniert sie bedarfsgerecht mit nachgeschalteten Verfahren.
Was ist der Unterschied zwischen einem Adsorptionsrad und einem Aktivkohlefilter?
Ein Aktivkohlefilter speichert VOC im Filtermaterial, bis dessen Kapazität erschöpft ist. Anschließend muss die Aktivkohle ausgetauscht oder regeneriert werden. Ein Adsorptionsrad arbeitet dagegen kontinuierlich und regeneriert sich während des Betriebs selbst. Deshalb eignet es sich besonders für hohe Abluftmengen und industrielle Dauerprozesse. Aktivkohlefilter kommen häufig bei kleineren Volumenströmen zum Einsatz, während Adsorptionsräder meist VOC für eine nachgeschaltete thermische Abluftreinigung konzentrieren.
Kann ein Adsorptionsrad in bestehende Abluftreinigungsanlagen integriert werden?
In vielen Fällen lässt sich ein Adsorptionsrad in bestehende Abluftreinigungssysteme integrieren. Vor allem bei vorhandenen RTO- oder TNV-Anlagen kann die vorgeschaltete VOC-Aufkonzentrierung den Energiebedarf deutlich senken. Ob sich eine Nachrüstung eignet, hängt von den jeweiligen Prozessbedingungen und Anlagenparametern ab. Eisenmann Environmental Technology analysiert bestehende Anlagenkonzepte und entwickelt individuelle Retrofit-Lösungen, um die Energieeffizienz zu steigern und vorhandene Kapazitäten optimal zu nutzen.
Welche Faktoren beeinflussen die Leistung eines Adsorptionsrades?
Mehrere Faktoren beeinflussen, wie effizient ein Adsorptionsrad arbeitet: Dazu zählen vor allem die VOC-Konzentration, das Abluftvolumen, die Zusammensetzung der Schadstoffe sowie Temperatur und Luftfeuchtigkeit. Auch Staub und andere Verunreinigungen können die Leistung beeinträchtigen. Eine sorgfältige Auslegung stellt sicher, dass das Adsorptionsrad dauerhaft effizient arbeitet und hohe Abscheideraten erreicht. Eisenmann Environmental Technology berücksichtigt diese Einflussgrößen bereits bei der Auslegung, um das Adsorptionsrad optimal auf die Anforderungen des jeweiligen Prozesses abzustimmen.
